MODELOS 100
FILTROS DE NÉVOA INDUSTRIAIS - Este é o nosso negócio! - Estamos no mercado desde 1996.
MODELOS 100




MODELOS 100 (HX)

O MOD 100HX Pode ser instalado sobre a máquina ou em Pedestal, é pequeno, mas com grande capacidade de sucção - 925 m3/h.
Possui flange para mangueira de 4". Peso 29 kg. Ruído menor que 56 dB.
Eficiência Energética - Possui o melhor custo benefício do mercado - 925 m3/h/ CV.
Motor de alto rendimento já incluso - 220/380/440 V - 1CV
O MOD 100HX é o menor modelo da Air Clean, indicado para aplicações em máquinas que geram pequeno volume de névoa. Equipamento com Rotor Aberto. Este rotor não utiliza refil filtrante para filtrar a névoa, sua função é somente para succionar a névoa de óleo e jogá-lo para o interior do eliminador de névoa.
O refil que filtra o óleo da névoa fica na parede interna do corpo, este refil é de fácil substituição e de grande durabilidade. Para substituí-lo, basta soltar os quatro parafusos da panela frontal. Esta tarefa é rápida e não é necessário retirar o Eliminador de Névoa do local.
Não desbalanceia por possuir o Rotor Aberto.

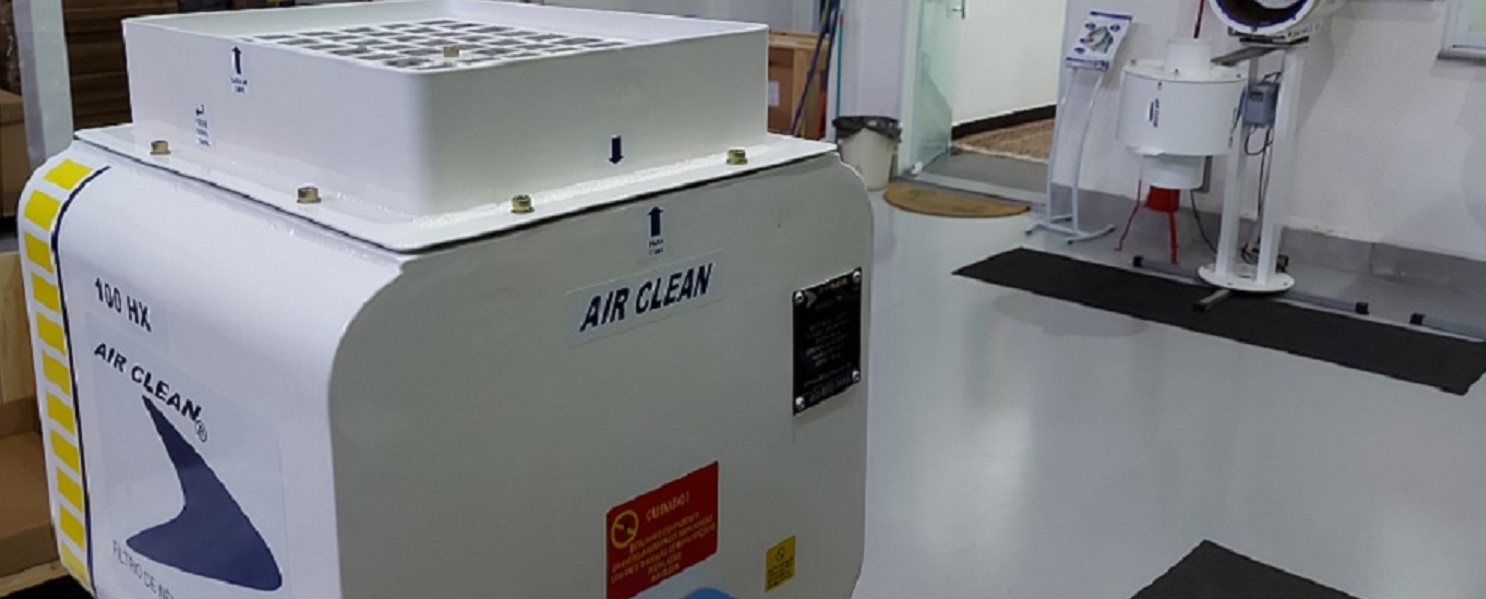

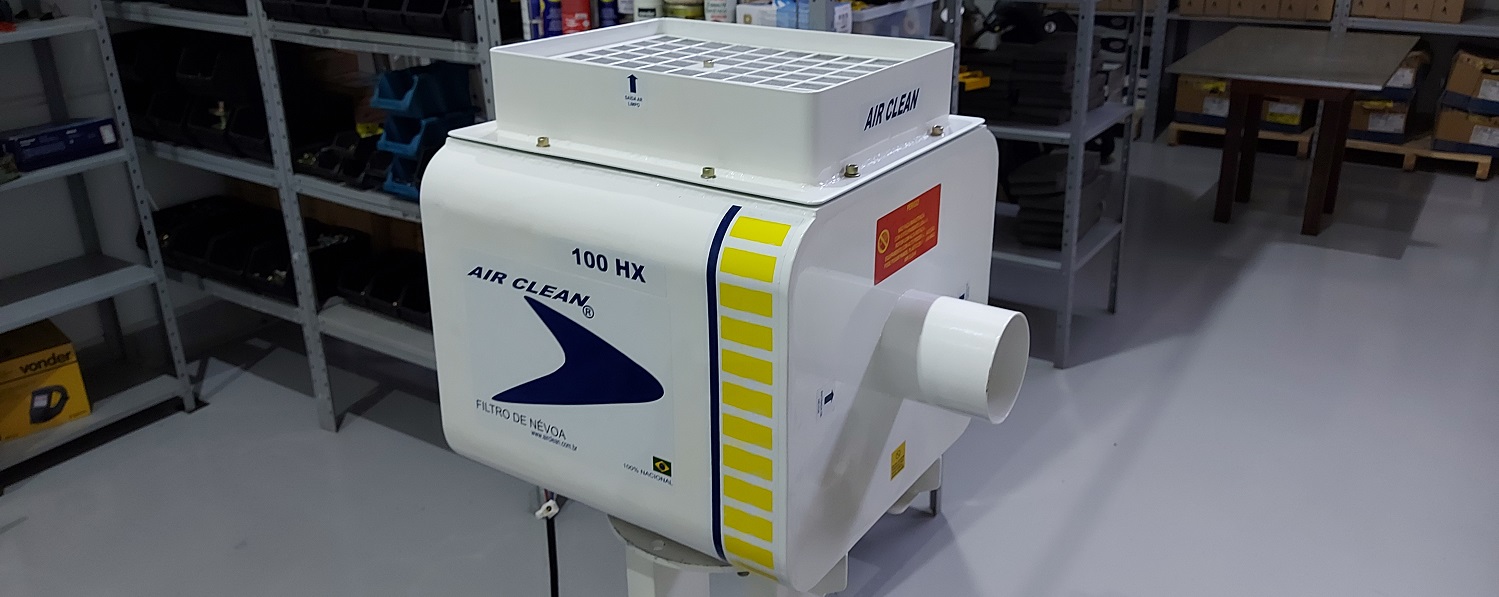

Foto do MOD 100HX



.

Rotor Aberto

1) TABELA DE DADOS TÉCNICOS - Fluxo e Tabela de Eficiência MODELOS 100.


VAZÃO à -1 atmosfera (Tabela)

925

m3/h

POTÊNCIA

1

Cv

ROTAÇÃO

3.450

rpm

NÍVEL DE RUÍDO

56 a 1 metro

db

TEMPERATURA DE TRABALHO

-10 A 90

ᵒC

PH DE TRABALHO

6 A 14

PH

PESO

29

kg

EFICIÊNCIA

99,95

%

TENSÃO DE TRABALHO

220 / 380 / 440 a 60 Hz

VAC

CORRENTE NOMINAL

2,91 / 1,68 / 1,46

A

FILTRAGEM DE SÓLIDOS

>= O,3

um

ACOPLAMENTOS

Ø1050 (4")

mm

EFICIÊNCIA ENERGÉTICA

925

m3h/cv

MODELO DO ROTOR

270 / 16

.


2) FILTROS.

a) Pré Filtro do Flange (Opcional) – Este pré-filtro é fornecido separadamente como acessório, em algumas aplicações não será necessário seu uso. É aconselhável que ele seja instalado, já que sua função básica é retirar as partículas maiores que são sugadas junto com a névoa (Cavaco, resíduo do rebolo, etc.). Este pré-filtro é instalado na máquina em forma de flange antes da mangueira que leva a névoa até o filtro. Possui um filtro de poliéster com 6 mm de espessura e gramatura 150gr que pode ser trocado pelo próprio operador em menos de 10 minutos.

b) Filtro do Corpo - Esta etapa de filtragem é responsável pelo encaminhamento do óleo já separado para o canal de recolhimento. Este canal faz o óleo voltar a máquina. Quando não é utilizado o pré-filtro as impurezas que vem junto com a névoa de óleo ficam neste refil, diminuindo sua vida útil. Este refil é de poliéster com 10 mm de espessura e com gramatura de 150gr.

c) Filtro Intermediário - É responsável pela equalização do fluxo de ar entre a parte frontal e traseira do filtro. Composto de poliéster com 6 mm de espessura e gramatura 150gr, raramente será trocado, só em caso de furo ou dano mecânico.

d) Filtro do Corpo Traseiro - É responsável pela filtragem de pequenas gotas do óleo que podem ter escapado ao processo, também encaminham estas gotas para o canal de recolhimento de óleo para voltar à máquina. É de poliéster com 10 mm de espessura e com gramatura de 150gr.

3) BALANCEAMENTO.
O princípio básico do AIR CLEAN é centrifugação, portanto o balanceamento é um ponto importante a ser observado. O Air Clean possui tecnologia própria que reduz o risco de desbalanceamento, o princípio é uma massa de inércia no rotor e o novo Rotor Aberto, que minimizam significativamente o risco de desbalanceamento. Se o equipamento desbalancear, causará danos aos mancais do AIR CLEAN. Para dar mais segurança quando o Air Clean for instalado, observar os dois parafusos que fixam o aparelho ao pedestal, se foi colocado os pinos de segurança.

4) MOTOR.
Os motores utilizados no AIR CLEAN são de alta qualidade e eficiencia premium. Normalmente estes filtros operam 24 horas por dia e se o motor não for eficente irá ao longo de sua vida útil consumir energia elevada. A tensão de trabalho é trifásica, sendo possível ligá-los em 220 v, 380 v ou 440 v. Ver ligações na placa do motor. Como opcionais são fornecidos conjunto elétrico composto de relé térmico, sobre corrente e contactora de força. Este conjunto é aconselhável para garantir o perfeito funcionamento do equipamento. São proteções padrões para equipamentos com motor elétrico. Não aconselhamos a ligação sem este tipo de proteção, pois poderá ocorrer dano no motor e também nos equipamentos onde forem ligados. Antes de colocar o AIR CLEAN em funcionamento um eletricista deverá fazer a revisão das ligações elétricas do equipamento e das instalações.

5) KITS PREVENTIVOS.
Todos os Kits dos Filtros Air Clean são de material 3M de facil aquisição no mercado.
Voce poderá baixar as dimensões e modelos das mantas que utilizamos na aba Downloads.
Foi acompanhando os modelos de Filtros de Névoa do mercado que tomamos a decisão de não deixar nossos Clientes refens de nossos Kits Preventivos, o Cliente tem a livre escolha de comprar e confeccionar se desejar, mas tambem fornecemos os Kits para facilitar a manutenção.
Verificamos que muitos fornecedores utilizam os filtros preventivos como forma de aprisionar os Clientes em comprar os seus Kits e muitas vezez possuem valores muito altos e se não utilizarem estes Kits especiais o filtro deixa de funcionar.
Não temos o objetivo de ganhar em pós venda e sim ter filtros com preços competitivos na compra e baixo valor na manutenção.

  • Os Modelos 100 foram construídos para serem instalados sobre a máquina, são bem pequenos, mas com grande capacidade de sucção (925 m3/h).

  • Os Modelos 200 foram construídos para serem instalados sobre a máquina, são pequenos, mas com grande capacidade de sucção (1450 m3/h).

  • KITS PRONTOS PARA USO - Receba o KIT com todos os elementos necessários para a sua manutenção preventiva.

  • KIT COM MATERIAL DE MERCADO - O Cliente não fica obrigado a comprar os KIT da Air Clean. Os materiais de nossos filtros são de fácil aquisição no mercado, a vantagem é que já fornecemos cortados, diagramas de troca e cola adequada.

  • ENTREGA IMEDIATA - Mantemos sempre um estoque para atender rapidamente os nossos Clientes.

  • Os Modelos air Clean possuem as melhores eficiências energéticas de m3/h por CV - é o melhor custo benefício energético do mercado.

  • Motores - Utilizamos Motores de alto rendimento com tensões de 220/380/440 VAC trifásico
